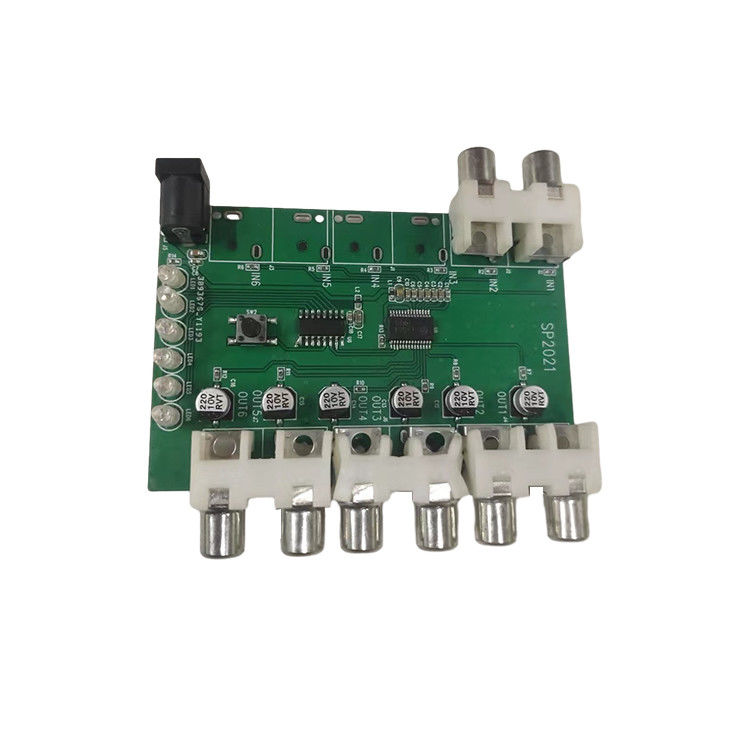

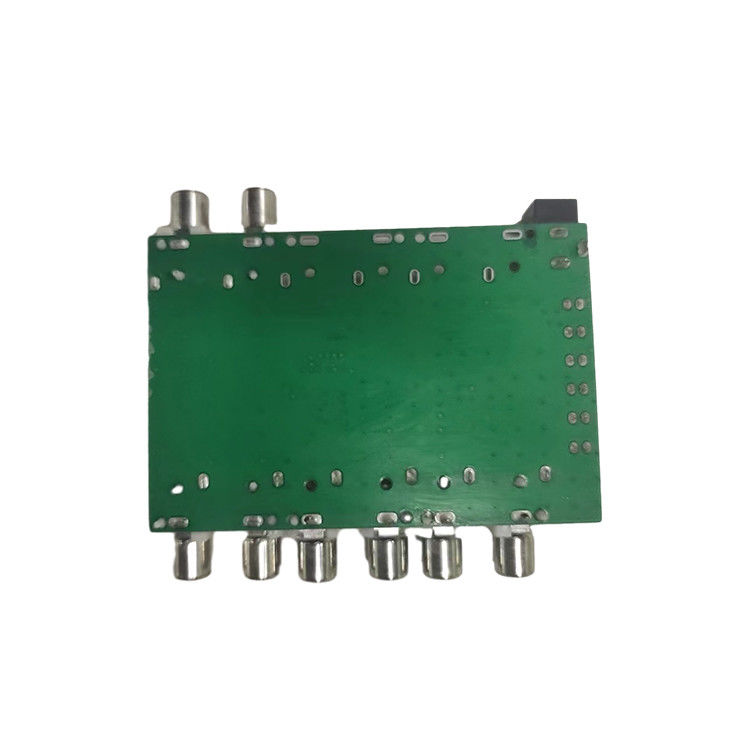

Sviluppo di soluzioni per distributori AV PCBA
Questo prodotto adotta il chip di elaborazione di distribuzione audio e video NX9262,con una capacità di trasmissione superiore a 300 W, ma non superiore a 300 W,Le sue applicazioni tipiche comprendono set-top box satellitari, televisori ad alta definizione (HDTV), videoregistratori personali (PVR), interruttori A/V, dispositivi di sicurezza, centri multimediali,e nei sistemi di intrattenimento per auto, per indirizzare più dispositivi verso un unico dispositivo audio e video.
Il chip di elaborazione di allocazione audio e video NX9262 fornisce una serie di ingressi audio e video, che vengono indirizzati a tre serie di uscite audio e video attraverso il processore centrale.L'input-output routing è controllato tramite un'interfaccia digitale compatibile I2C. Ogni ingresso supporta un'opzione di fissaggio integrata per impostare l'uscita per sincronizzare il livello di punta del video a 300mV.l'input può essere internamente biased al segnale centrale senza sincronizzazione di circa 1.25V ((cromaticità, Pb, Pr). Questi livelli di uscita DC sono utilizzati per impostare il guadagno di 6dB. Una impostazione di guadagno più elevata aumenterà il livello corrispondente di uscita DC. Selezionare la modalità di fissaggio/biasi di ingresso tramite I2C.Le uscite non utilizzate possono perdere potenza per ridurre il consumo energetico
Caratteristiche
◆Processori di distribuzione audio e video
◆Supporta video SD (definizione standard), PS (scansione progressiva) e HD (alta definizione) 1080i/1080p
◆Circuito di fissaggio e di distorsione degli ingressi
◆Input di accoppiamento CA o di accoppiamento CC
◆Cambio di tensione
◆driver di uscita disabilitato a doppio carico (75 Ω) e ad alta impedenza
◆Quattro canali video, quattro interruttori di ingresso-uscita per canali sinistro e destro
◆ Guadagno programmabile: +6, +7, +8 o +9dB
◆ Interfaccia digitale compatibile I2C, modalità standard
◆ Funzionamento di alimentazione singola a 5 V
