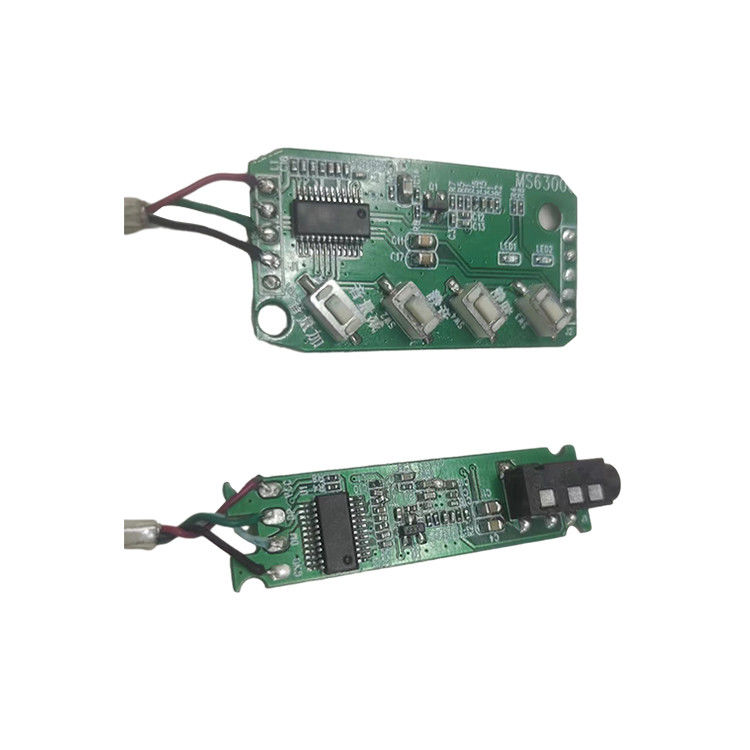

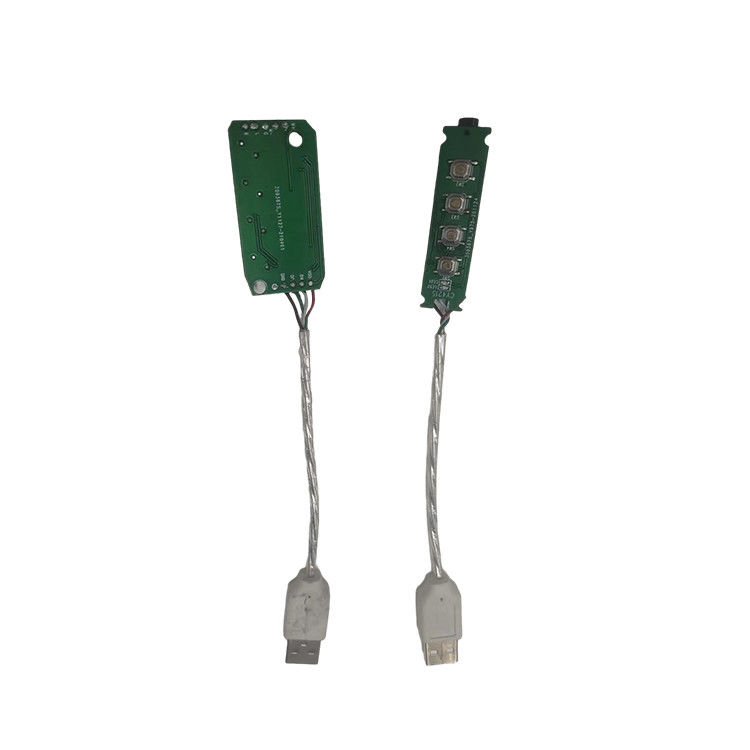

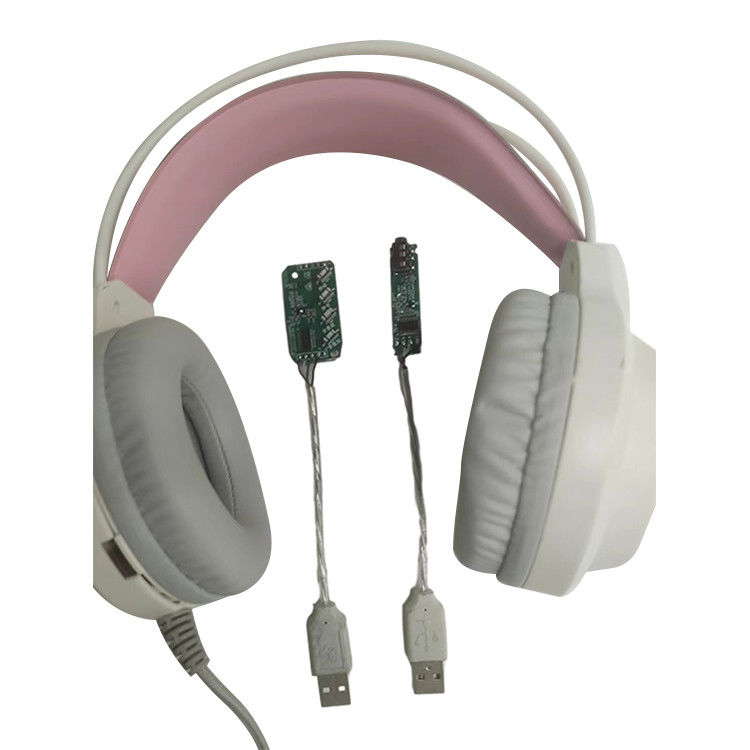

Sviluppo di soluzioni PCBA per il controllo delle cuffie USB di alta qualità
NX4088 è un chip audio USB/YTPE-C altamente integrato. incorporato tutti i moduli analogici necessari, tra cui doppio DAC e driver audio, amplificatore del microfono, PLL, regolatore di tensione e ricevitore USB.Inoltre, il volume dell'audio può essere facilmente regolato attraverso pin di controllo del volume compatibili HID dedicati.
Caratteristiche
1- Supporto per USB2.0; TIPO-C.24 pin SSOP24 pacchetto2.Supporta funzioni come l'aggiunta e la sottrazione del suono dei pulsanti, il silenziamento e il silenziamento del microfono3.Supporta la modalità di pausa/ripresa USB e la funzione di sveglia remota per i pin di controllo del volume4.Modalità altoparlante (solo con funzione di riproduzione) o modalità cuffia (riproduzione + registrazione) ha pin jumper5.In modalità cuffie, accendere / spegnere l'unità mixer attraverso il jumper pin
6.Supporta un terminale di controllo, un terminale di uscita sincrona, un terminale di ingresso sincrono e un terminale di interruzione
7.Quando il dispositivo si ferma, impostare la larghezza di banda di riproduzione di rilascio e il bus USB alternativamente a larghezza di banda zero
8.Il perno di indicazione del silenzio utilizza un LED per indicare lo stato del silenzio.
9.L'amplificatore dell'auricolare è un DAC audio ad alte prestazioni a 16 bit incorporato e l'ingresso dell'amplificatore del microfono è un ADC incorporato a 16 bit
10.Modulo Power On Reset incorporato, regolatore di tensione 5V-3.3V incorporato supporta un singolo funzionamento esterno 5V
Parametri
Tasso di campionamento: 16bit/48KHz Rapporto segnale/rumore: 97dB Risposta di frequenza: 20Hz-20KHz Ambito di applicazione: Interfaccia di conversione OGT desktop/laptop/mobile
