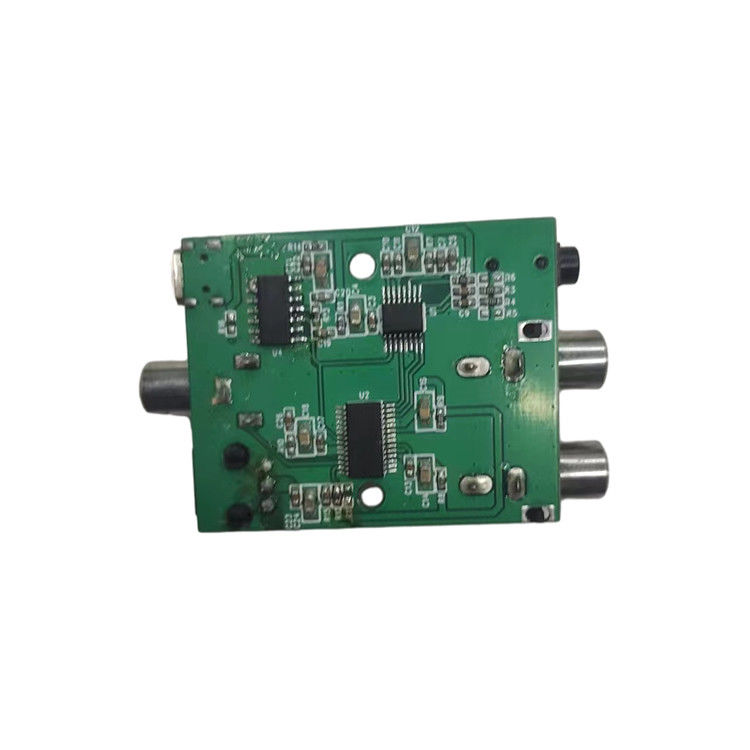

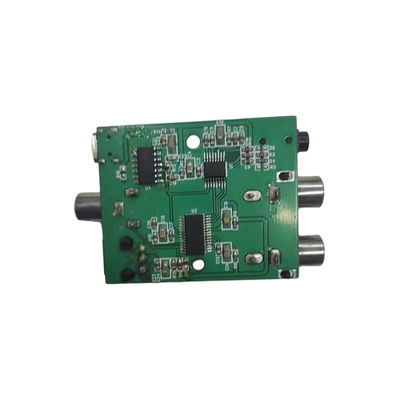

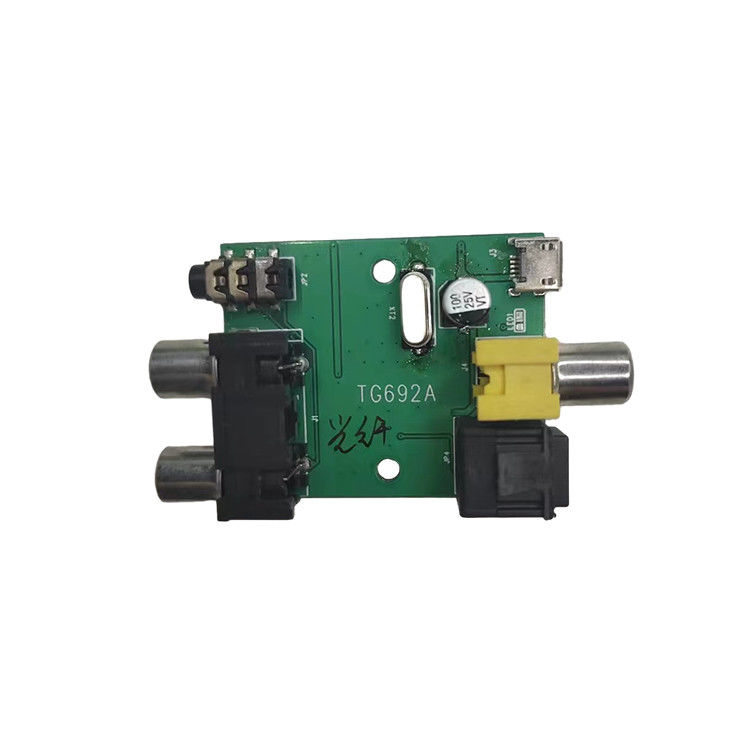

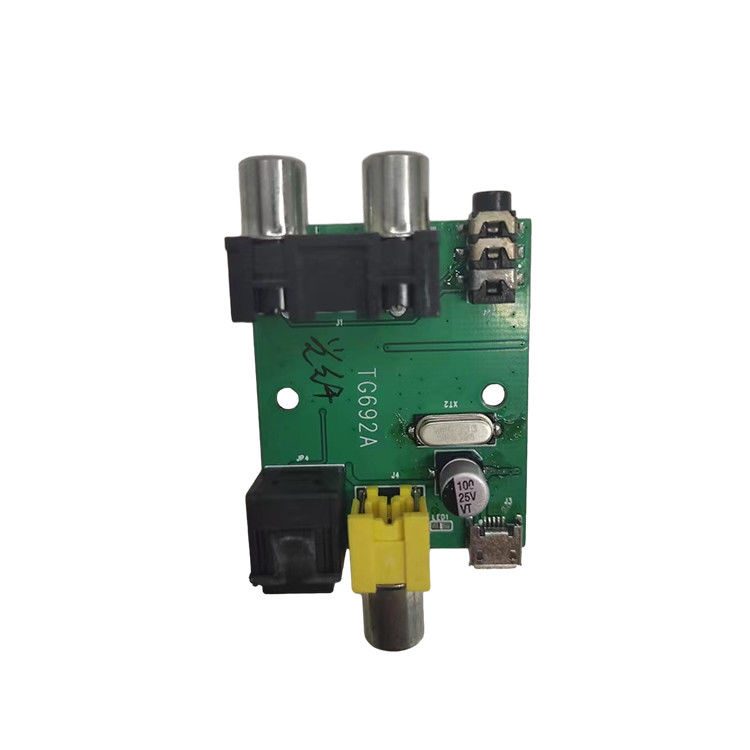

Sviluppo di soluzioni per trasmettitori audio-digitale IC Chip
NX8406 è un dispositivo CMOS a singolo chip che trasmette e decodifica le uscite di trasmissione audio digitale in fibra ottica e coassiale secondo gli standard di interfaccia IEC60958, S/PDIF, EIAJ CP1201 o AES3.Capacità del NX8406 di eseguire un controllo completo tramite porte di controllo opzionali in modalità software o pin opzionali in modalità hardwareI dati sullo stato del canale sono assemblati in un buffer, rendendolo facile da leggere e da accedere.
Il meccanismo di recupero dell'orologio a basso jitter genera un orologio di recupero molto pulito dal flusso AES3 in entrata.Il funzionamento indipendente consente ai sistemi senza microcontrollori di utilizzare operazioni di pin di uscita dedicate per i dati sullo stato del canale
NX8406 adotta l'imballaggio SSOP28 Applicazioni bersaglio includono trasmettitori A/V, CD-R, trasmettitori DVD, altoparlanti multimediali, console di mixaggio digitali, processori di effetti speciali, set-top box, computer,e sistemi audio per auto
Caratteristiche
◆ Supporta gli standard di interfaccia EIAJ CP1201, IEC-60958, AES3 S/PDIF e AES3
◆ +3,3V~5,0V di alimentazione (VD)
◆ +3,3V~5,0V di alimentazione (VL)
◆ 3 ingressi audio digitali fibra ottica e trasmissione simultanea e uscita coassiale 32-192KHz tasso di campionamento
◆ Modulatore di D ′ di mutibit
◆ 105 dB di gamma dinamica
◆ -90 dB di distorsione armonica totale + rapporto segnale/rumore
◆ bassa sensibilità al movimento del clock
◆ Filtro lineare
